שסתומי הוואקום שטריו אייר מציעה הינם שסתומים ייעודיים לוואקום, קרי: שסתומים שתוכננו ויוצרו על מנת להוביל ואקום באופן היעיל ביותר, ובכך הם שונים משסתומים פנאומטיים. בין נקודות הייחוד של השסתומים הללו ניתן למנות:
(1) שמירה על שטח חתך אחיד במעברי האוויר – עד "3!
(2) דגש על תגובתיות גבוהה (בשסתומים מפוקדים)
(3) תכן (עיצוב וחומרים) לטובת הימנעות מהיסתמות השסתומים או הישחקות נחירים, שבכוחם לפגוע בזרימה
השסתומים המוצעים מחולקים לשלוש קטגוריות כלליות:
(1) שסתומים מופעלים ידנית
(2) שסתומים מכניים (כאלה שמופעלים ע"י חלק מכני, כמו למשל שסתומי סגירה אוטומטיים לרפידות ואקום)
(3) שסתומים מפוקדים (פנאומטיים, חשמליים או אלקטרו-פנאומטיים) כולל סולונואידים בהספק נמוך – 1W
מבחר השסתומים הינו גדול ועל כן מומלץ להיוועץ עמנו, באם אינכם מוצאים את הדגם הספציפי בו הינכם מעוניינים בדפים אלו. מעבר לכך, טריו אייר מציעה מגוון רחב של מוצרים משלימים עבור השסתומים, החל ממסנני יניקה, מערכות סיפון – לצורך יניקת אוויר לח או נוזלים – וכמובן צנרת ופיטינגים ייעודיים לואקום.
שסתומי 3/2 אלו דומים בתכן שלהם לשסתומים לעיל, אך משודכים לסולונואיד , אשר בעזרת מתח הפעלה פשוט, משנה את מצב השסתום ומשאיר אותו במצב זה, עד לקבלת מתח הפעלה נוסף (עם קוטביות הפוכה). מסיבה זו חייבים לספק לשסתומים אלה מתח DC.
נתונים:
לחץ: 0.5 עד 3,000 מיליבר.
טמפ עבודה: -5 עד 60 מעלות צלסיוס.
לחצי סרוו: ראה טבלה
דרגת הגנה: IP54 או IP65
הספק מקסימאלי להפעלה: 1W
מתח הפעלה: 12-24V/CC. סיבולת מתחים 10%+/-.
מיועד במיוחד לכל אותן האפליקציות המתאימות לשסתומים לעליל, אך במיוחד למקרים בהם הבטיחות חשובה (שכן מצב השסתום לא ישתנה במקרה של נפילת לחץ בקו המפעל או אי-אספקת מתח לשסתום).
*לחצן מובנה בשסתום מאפשר את הפעלתו המכנית.

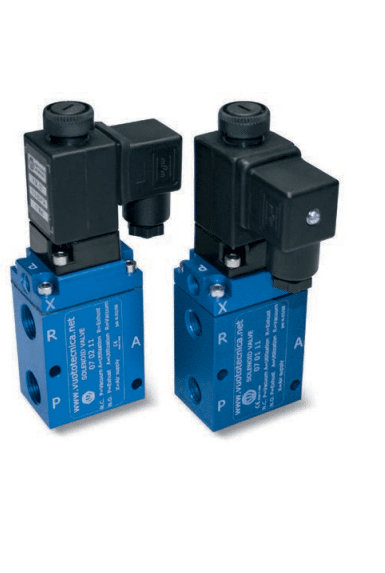

שסתומי 3/2 אלו בעלי סוגרים קוניים, מפוקדי סולונואיד עם סרוו פנאומטי. ניתן להשתמש בהם בתצורת NC או NO.
צינת השסתומים עשויה אלומיניום מאולגן עם סוגרי וולקולן בעוד שגזע השסתומים והקפיץ עשויים פלב"מ. הממברנה עשויה מחומר מרוכב.
תכן השסתומים מאפשר עבודה עם חיכוך נמוך מאוד ובזכות זאת פעולה מהירה במיוחד של השסתום והפעלה במתח נמוך במיוחד.
נתונים:
לחץ: 0.5 עד 3,000 מיליבר.
טמפ עבודה: -5 עד 60 מעלות צלסיוס.
לחצי סרוו: ראה טבלה
דרגת הגנה: IP54 או IP65
הספק מקסימאלי להפעלה: 2W
מתח הפעלה: 12-24V/50-60Hz ו- 12-24V/CC. סיבולת מתחים 10%+/-.
מיועד במיוחד לפיקוד ואקום במנגנוני הרמה ושינוע, רובוטים, מנגנוני פתיחה של שקים, ובכל המקרים בהם תגובתיות מהירה (כולל השוואת לחץ אטמוספרי) נדרשים.
*לחצן מובנה בשסתום מאפשר את הפעלתו המכנית.
שסתומי 3/2 אלו בעלי סוגרים קוניים, מפוקדי סולונואיד עם סרוו פנאומטי. ניתן להשתמש בהם בתצורת NC או NO.
צינת השסתומים עשויה אלומיניום מאולגן עם סוגרי וולקולן בעוד שגזע השסתומים והקפיץ עשויים פלב"מ. הממברנה עשויה מחומר מרוכב.
תכן השסתומים מאפשר עבודה עם חיכוך נמוך מאוד ובזכות זאת פעולה מהירה במיוחד של השסתום והפעלה במתח נמוך במיוחד.
נתונים:
לחץ: 0.5 עד 3,000 מיליבר.
טמפ עבודה: -5 עד 60 מעלות צלסיוס.
לחצי סרוו: ראה טבלה
דרגת הגנה: IP54 או IP65
הספק מקסימאלי להפעלה: 2W
מתח הפעלה: 12-24V/50-60Hz ו- 12-24V/CC. סיבולת מתחים 10%+/-.
מיועד במיוחד לפיקוד ואקום במנגנוני הרמה ושינוע, רובוטים, מנגנוני פתיחה של שקים, ובכל המקרים בהם תגובתיות מהירה (כולל השוואת לחץ אטמוספרי) נדרשים.
*לחצן מובנה בשסתום מאפשר את הפעלתו המכנית.
שסתומי 3/2 אלו בעלי סוגרים קוניים, מפוקדי סולונואיד עם סרוו פנאומטי. ניתן להשתמש בהם בתצורת NC או NO.
צינת השסתומים עשויה אלומיניום מאולגן עם סוגרי וולקולן בעוד שגזע השסתומים והקפיץ עשויים פלב"מ. הממברנה עשויה מחומר מרוכב.
תכן השסתומים מאפשר עבודה עם חיכוך נמוך מאוד ובזכות זאת פעולה מהירה במיוחד של השסתום והפעלה במתח נמוך במיוחד.
נתונים:
לחץ: 0.5 עד 3,000 מיליבר.
טמפ עבודה: -5 עד 60 מעלות צלסיוס.
לחצי סרוו: ראה טבלה
דרגת הגנה: IP54 או IP65
הספק מקסימאלי להפעלה: 2W
מתח הפעלה: 12-24V/50-60Hz ו- 12-24V/CC. סיבולת מתחים 10%+/-.
מיועד במיוחד לפיקוד ואקום במנגנוני הרמה ושינוע, רובוטים, מנגנוני פתיחה של שקים, ובכל המקרים בהם תגובתיות מהירה (כולל השוואת לחץ אטמוספרי) נדרשים.
*לחצן מובנה בשסתום מאפשר את הפעלתו המכנית.
שסתומי 3/2 אלו בעלי סוגרים קוניים, מפוקדי סולונואיד עם סרוו פנאומטי. ניתן להשתמש בהם בתצורת NC או NO.
צינת השסתומים עשויה אלומיניום מאולגן עם סוגרי וולקולן בעוד שגזע השסתומים והקפיץ עשויים פלב"מ. הממברנה עשויה מחומר מרוכב.
תכן השסתומים מאפשר עבודה עם חיכוך נמוך מאוד ובזכות זאת פעולה מהירה במיוחד של השסתום והפעלה במתח נמוך במיוחד.
נתונים:
לחץ: 0.5 עד 3,000 מיליבר.
טמפ עבודה: -5 עד 60 מעלות צלסיוס.
לחצי סרוו: ראה טבלה
דרגת הגנה: IP54 או IP65
הספק מקסימאלי להפעלה: 2W
מתח הפעלה: 12-24V/50-60Hz ו- 12-24V/CC. סיבולת מתחים 10%+/-.
מיועד במיוחד לפיקוד ואקום במנגנוני הרמה ושינוע, רובוטים, מנגנוני פתיחה של שקים, ובכל המקרים בהם תגובתיות מהירה (כולל השוואת לחץ אטמוספרי) נדרשים.
*לחצן מובנה בשסתום מאפשר את הפעלתו המכנית.
שסתומי 3/2 אלו בעלי סוגרים קוניים, מפוקדי סולונואיד עם סרוו פנאומטי. ניתן להשתמש בהם בתצורת NC או NO.
צינת השסתומים עשויה אלומיניום מאולגן עם סוגרי וולקולן בעוד שגזע השסתומים והקפיץ עשויים פלב"מ. הממברנה עשויה מחומר מרוכב.
תכן השסתומים מאפשר עבודה עם חיכוך נמוך מאוד ובזכות זאת פעולה מהירה במיוחד של השסתום והפעלה במתח נמוך במיוחד.
נתונים:
לחץ: 0.5 עד 3,000 מיליבר.
טמפ עבודה: -5 עד 60 מעלות צלסיוס.
לחצי סרוו: ראה טבלה
דרגת הגנה: IP54 או IP65
הספק מקסימאלי להפעלה: 2W
מתח הפעלה: 12-24V/50-60Hz ו- 12-24V/CC. סיבולת מתחים 10%+/-.
מיועד במיוחד לפיקוד ואקום במנגנוני הרמה ושינוע, רובוטים, מנגנוני פתיחה של שקים, ובכל המקרים בהם תגובתיות מהירה (כולל השוואת לחץ אטמוספרי) נדרשים.
*לחצן מובנה בשסתום מאפשר את הפעלתו המכנית.
שסתומי 3/2 אלו בעלי סוגרים קוניים, מפוקדי סולונואיד עם סרוו וואקום.
הם מסופקים כסטנדרט בתצורת NC אך ניתן לספקם גם ב NO.
צינת השסתומים עשויה אלומיניום מאולגן עם סוגרי סיליקון בעוד שגזע השסתומים עשוי פלב"מ. הממברנה עשויה מחומר מרוכב.
מנגנון הפתיחה של השסתומים מבוסס על הלחץ הפרשי בין מקור הוואקום ללחץ האוויר ביניקה. מנגנון זה מאפשר הפעלת השסתומים ללא לחץ אוויר וללא קפיצים, אך נדרשת רמת ואקום של 15% לפחות.
נתונים:
לחץ: 0.5 עד 850 מיליבר.
טמפ עבודה: -5 עד 60 מעלות צלסיוס.
דרגת הגנה: IP54 או IP65
מתח הפעלה: 16.5VA בעבור AC עבור AV ו 16W עבור DC. סיבולת מתחים 10%.
שסתומים אלה מתאימים לכל השימושים המתוארים לשסתומים לעיל, בנוסף לכך שהם מתאימים למפעלים (או מקומות) ללא אספקת אוויר דחוס.
יש לשים לב להתאמת הסולונויאדים לאפליקציה (ע"פ מידת הוואקום)
שסתומי 3/2 אלו מפוקדים ע"י סולונואיד עם סרוו פנאומטי וניתן להשתמש בהם במצב NO ו NC.
צינת השסתומים עשויה אלומיניום מאולגן עם מכסי וולקולן. גזע השסתומים עשוי פלב"ם בעוד השסתומים עצמם עשויים תרכובת ייחודית ל Vuototecnica.
בחירת החומרים מאפשרת עבודה רציפה 24/7 לאורך שנים.
נתונים:
לחץ: 0.5 עד 3,000 מיליבר.
טמפ עבודה: -5 עד 60 מעלות צלסיוס.
דרגת הגנה: IP54 או IP65
מתח הפעלה: 16.5VA ב 16W. סיבולת מתחים 10%.
לחצי סרוו: ראה טבלה.
מיועד במיוחד לפיקוד ואקום בפטמות ואקום, רובוטים, מכונות דפוס וכריכה, מנגנוני פתיחה של שקים, ובכל המקרים בהם תגובתיות מהירה (כולל השוואת לחץ אטמוספרי) נדרשים.
*ניתן לספקם עם מנגנון פתיחה מכני.
שסתומי 2/2 אלו מפוקדים ע"י סולונואיד והם תוכננו במיוחד עבור ואקום. הם מסופקים בגרסת NC.
לשסתומים סוגר כפול וצינתם עשויה מפליז המעוצב בכבישה חמה.
בחירת החומרים מאפשרת עבודה רציפה 24/7 לאורך שנים.
נתונים:
לחץ: 0.5 עד 1,500 מיליבר.
טמפ עבודה: -5 עד 60 מעלות צלסיוס.
*לפעולה אופטימאלית, מומלץ להרכיב שסתומים אלה הפוך.
שסתומי 2/2 אלו מפוקדים ע"י סולונואיד והם תוכננו במיוחד עבור ואקום. הם מסופקים בגרסת NC.
צינת השסתומים עשויה אלומיניום עם מפעיל סולונואיד ובינם אטם גומי או וולקולן.
הפתחים בשסתומי הפיילוט שווים ולשסתומי ה 3 כיוונים פתח 3מ"מ, שקוטרו נשמר לאורך כל הדרך.
בחירת החומרים מאפשרת עבודה רציפה 24/7 לאורך שנים.
נתונים:
לחץ: 1 עד 1,500 מיליבר.
טמפ עבודה: -5 עד 60 מעלות צלסיוס.
