שסתומי הוואקום שטריו אייר מציעה הינם שסתומים ייעודיים לוואקום, קרי: שסתומים שתוכננו ויוצרו על מנת להוביל ואקום באופן היעיל ביותר, ובכך הם שונים משסתומים פנאומטיים. בין נקודות הייחוד של השסתומים הללו ניתן למנות:
(1) שמירה על שטח חתך אחיד במעברי האוויר – עד "3!
(2) דגש על תגובתיות גבוהה (בשסתומים מפוקדים)
(3) תכן (עיצוב וחומרים) לטובת הימנעות מהיסתמות השסתומים או הישחקות נחירים, שבכוחם לפגוע בזרימה
השסתומים המוצעים מחולקים לשלוש קטגוריות כלליות:
(1) שסתומים מופעלים ידנית
(2) שסתומים מכניים (כאלה שמופעלים ע"י חלק מכני, כמו למשל שסתומי סגירה אוטומטיים לרפידות ואקום)
(3) שסתומים מפוקדים (פנאומטיים, חשמליים או אלקטרו-פנאומטיים) כולל סולונואידים בהספק נמוך – 1W
מבחר השסתומים הינו גדול ועל כן מומלץ להיוועץ עמנו, באם אינכם מוצאים את הדגם הספציפי בו הינכם מעוניינים בדפים אלו. מעבר לכך, טריו אייר מציעה מגוון רחב של מוצרים משלימים עבור השסתומים, החל ממסנני יניקה, מערכות סיפון – לצורך יניקת אוויר לח או נוזלים – וכמובן צנרת ופיטינגים ייעודיים לואקום.

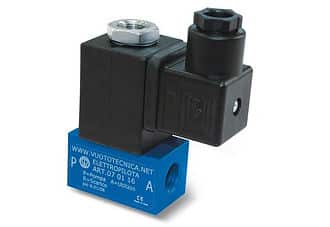

שסתומי 3/2 אלו מפוקדים ע"י סולונואיד והם תוכננו במיוחד עבור ואקום. הם מסופקים בגרסת NC.
צינת השסתומים עשויה אלומיניום עם מפעיל סולונואיד ובינם אטם גומי או וולקולן.
הפתחים בשסתומי הפיילוט שווים ולשסתומי ה 3 כיוונים פתח 3מ"מ, שקוטרו נשמר לאורך כל הדרך.
בחירת החומרים מאפשרת עבודה רציפה 24/7 לאורך שנים.
נתונים:
לחץ: 1 עד 1,500 מיליבר.
טמפ עבודה: -5 עד 60 מעלות צלסיוס.

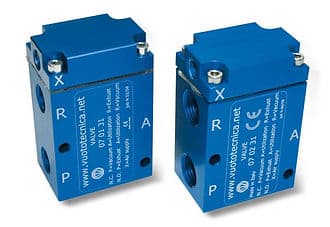

שסתומי 3/2 אלו מפוקדים ע"י ואקום, עם סוגרים מכניים (קוניים) וניתן לקבלם בגרסת NC או NO.
צינת השסתומים עשויה אלומיניום מאולגן עם מכסי וולקולן. גזע השסתומים עשוי פלב"ם בעוד השסתומים עצמם עשויים תרכובת ייחודית ל Vuototecnica.
בחירת החומרים מאפשרת עבודה רציפה 24/7 לאורך שנים.
השסתומים מומלצים לשימוש במערכות הדורשות החלפה מהירה בין מקורות ואקום או אספקה מהירה של לחץ לאחר הואקום.
נתונים:
לחץ: 0.5 עד 3000 מיליבר.
לחץ סרוו: ראה טבלה
טמפ עבודה: -5 עד 60 מעלות צלסיוס.
השסתומים המתומנים עשויים פליז מצופה ניקל וכדור הסגירה עשוי מפליז מצופה כרום עם אטם מפלסטיק.
הידית מסתובבת ב 90 מעלות ומבטיחה סגירה / פתיחה של השסתום בקלות.
שסתומים ידניים קטנים אלה מתאימים להפעלת/ניתוק ואקום בקווי ואקום, רפידות ואקום, פטמות ואקום ובכל מכלול ואקום אחר, בו אין די מקום לשסתום מפוקד.
כדי להבטיח הרכבה מעשית הם זמינים בשתי גרסאות: אופקית ואנכית.
הסתומים נועדו להתקנה בפתח היניקה של משאבות ואקום בכדי למנוע אוויר חוזר למפעל (צנרת, מיכלים, autoclaves, רפידות ואקום וכו') ולהבטחת חותם מושלם למניעת חזרת שמן למשאבה, דבר שיגרום נזק רב. לכן, שסתומים אלה הם חובה לכל משאבות הואקום הטבולות (באם אין להם שסתום כזה, מובנה).

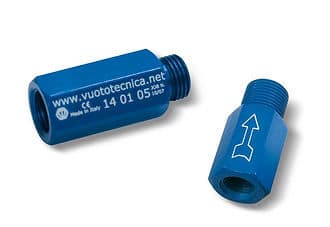

אלה הם שסתומים חד כיווניים מיוחדים: כאשר הם מכוילים כראוי, הם מאפשרים לכמות מסוימת של אוויר לעבור, ולאחר מכן הם נסגרים באופן אוטומטי.
השסתומים תוכננו במיוחד להרכבה על פטמות ואקום, ובמקרה של חוסר אחיזה באובייקטים או דליפת אוויר, הם סוגרים אוטומטית את היניקה ובכך מונעים כל הפחתה של רמת הוואקום בכוס.
השסתומים מסופקים מכוילים ומוכנים להתקנה.

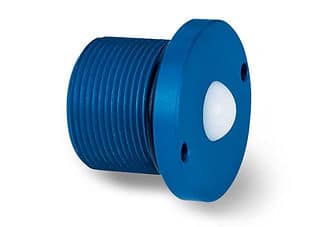

שסתומי שכ"א כדוריים מעפילים את היניקה (ובכך יוצרים ואקום ברפידות) רק כאשר העומס המוחזק מפעיל את השסתום הכדורי. הם עשויים מגוף אלומיניום מאולגן, שסתום ניילון וקפיץ מכויל. כאשר הקפיץ מכויל כראוי, הם מבטיחים חותמת ואקום מושלמת.
הם מומלצים מאוד ליצירת משטחי אחיזה מבוססי ואקום.

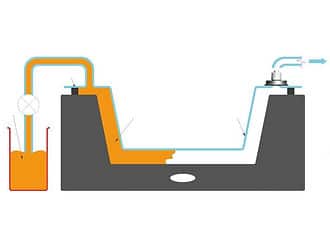

השסתום נועד לחיבור תבניות יצור של חומרים מרוכבים למקור ואקום, הוא מורכב משני חלקים:
– מחבר מהיר מאלומיניום מאולגן, המורכב מחוץ לשקית.
– אטם סיליקון שמפריד בין צינת האלומיניום של השסתום לתבנית, ומבטיח אטימה מושלמת.
את השסתום ניתן לחבר בקלות לצינור ואקום ע"י מחבר TPR, או לשסתום ידני.
השסתומים נמצאים בשימוש רחב בתעשיית החומרים המרוכבים והם מהווים פתרון איכותי ואמין.
